Montaż bramy przesuwnej - Zrób to dobrze od początku!

Najpierw ustalam, z jakim typem bramy pracuję

W praktyce nie ma jednego uniwersalnego montażu, bo inaczej ustawia się bramę samonośną, a inaczej szynową. W domach jednorodzinnych najczęściej spotykam system samonośny, bo nie wymaga szyny w podjeździe i lepiej znosi śnieg, błoto oraz drobne zanieczyszczenia. Brama szynowa bywa prostsza konstrukcyjnie, ale wymaga bardzo równej nawierzchni i regularnego czyszczenia toru, więc mniej wybacza zaniedbania.

Jeśli podjazd jest pochyły albo obok bramy ma stanąć jeszcze furtka, rozstrzygam to na tym etapie, a nie po wylaniu betonu. Kiedy wiem, jaki system wchodzi w grę, mogę przygotować fundament i przepusty bez ryzyka poprawiania wszystkiego później.

Jak przygotowuję fundament i miejsce pod bramę

Przygotowanie miejsca to nie jest formalność, tylko moment, w którym decyduje się, czy cała konstrukcja będzie pracować równo. Zanim cokolwiek wyleję, mierzę światło wjazdu, szerokość słupków i zapas potrzebny na przeciwwagę. W bramie samonośnej całe skrzydło bywa dłuższe od światła wjazdu o około 30-50%, więc przy wjeździe 4 m często trzeba przewidzieć około 5,2-6 m miejsca na samo skrzydło i jego ruch.

• Sprawdzam linię ogrodzenia i położenie furtki, żeby wysokości i osie elementów były spójne.
• Układam przepusty pod kable jeszcze przed betonowaniem, bo później oznacza to kucie i niepotrzebne poprawki.
• Oceniaj podłoże uczciwie: luźna ziemia, nasyp albo źle zagęszczony grunt potrafią zepsuć nawet dobrą bramę.
• Jeśli podjazd ma spadek, sprawdzam pełny tor ruchu skrzydła, a nie tylko miejsce przy słupku.
• Przy szynie jezdnej przewiduję dodatkowo odwodnienie i łatwy dostęp do czyszczenia, bo to później oszczędza sporo czasu.

Gdy wykonuję fundament, pilnuję, żeby płyta była wypoziomowana i ustawiona równolegle do skrzydła. W praktyce zostawiam też śruby fundamentowe z gwintem wystającym mniej więcej 25-35 mm, bo to ułatwia pewne mocowanie elementów. Betonowi daję czas na związanie: na dalsze prace zwykle czekam co najmniej 24-48 godzin, a pełną wytrzymałość osiąga on zazwyczaj po około 28 dniach.

Jeśli fundament jest gotowy, najważniejsze staje się dokładne osadzenie wózków i samego skrzydła.

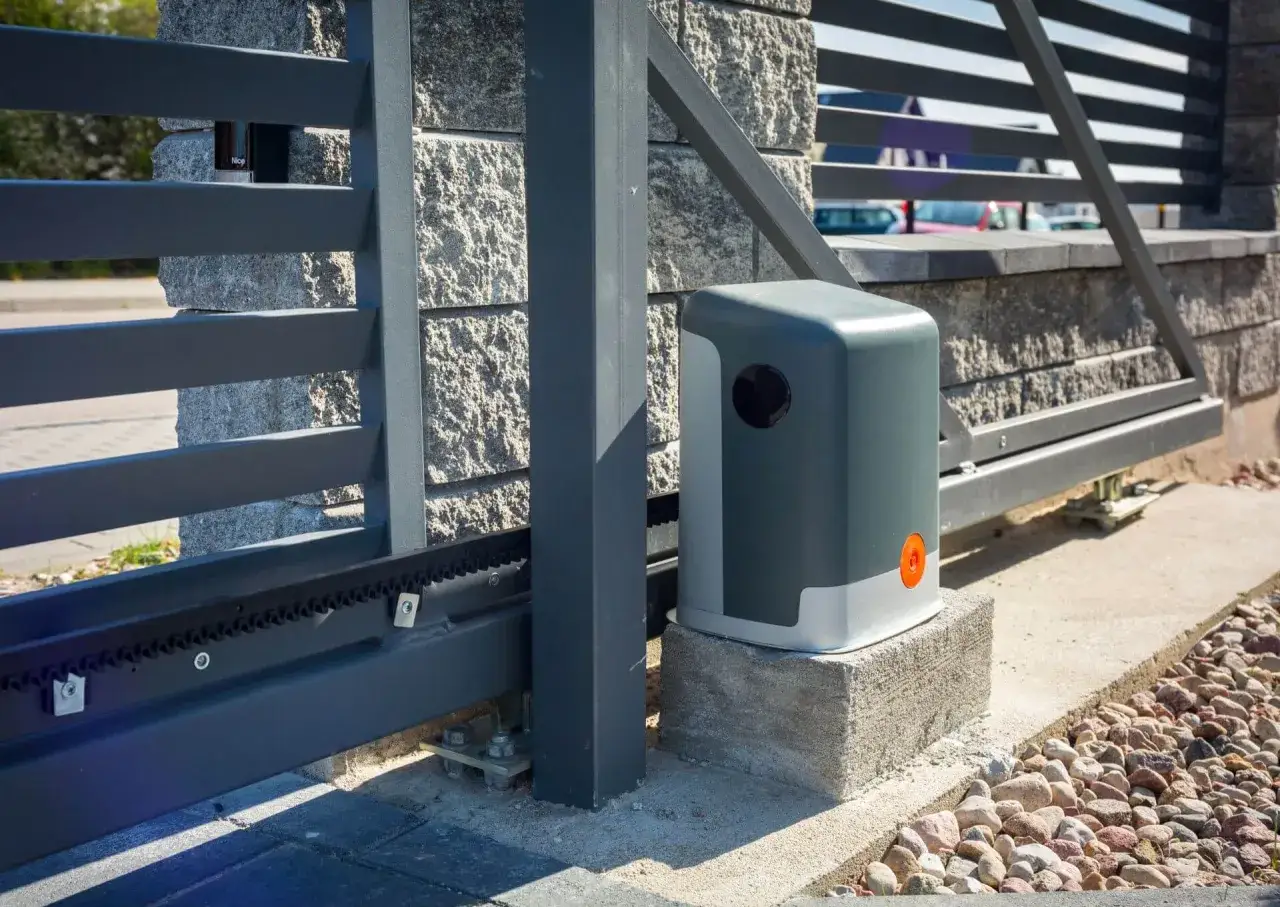

Jak ustawiam skrzydło, wózki i listwę zębatą

To właśnie tutaj najczęściej wychodzą błędy, których później nie da się już zamaskować. Wózki jezdne muszą być osadzone stabilnie, a brama powinna przesuwać się ręcznie bez szarpnięć. Sama listwa zębata to po prostu element zębaty przenoszący ruch z napędu na skrzydło, więc jeśli ustawisz ją byle jak, silnik będzie pracował głośniej, ciężej i krócej.

1. Ustawiam wózki na płycie fundamentowej i sprawdzam ich położenie względem osi bramy.
2. Wprowadzam skrzydło i kontroluję, czy nie ma tarcia o podłoże ani o słupek prowadzący.
3. Między kołem zębatym a listwą zębatą zostawiam 1-2 mm luzu na całej długości.
4. Listwę mocuję zawsze na bazie położenia koła zębatego, a nie „na oko”, bo to ono wyznacza prawidłowy tor pracy.
5. Wykonuję kilka ręcznych cykli otwierania i zamykania, żeby sprawdzić, czy ruch jest równy na całej trasie.
6. Ograniczniki krańcowe ustawiam z zapasem: przy mechanicznym dojeździe zostawiam zwykle 2-3 cm, a po usłyszeniu kliknięcia przesuwam ogranicznik jeszcze o około 2 cm.

Wiele napędów ma fabrycznie ustawioną stronę montażu po prawej, więc jeśli brama ma otwierać się w lewo, trzeba to uwzględnić przed finalnym skręceniem całego układu. Kiedy mechanika chodzi lekko, dopiero wtedy przechodzę do automatyki, bo źle ustawiony napęd nie naprawi błędów fundamentu ani geometrii.

Jak podłączam automatykę i zabezpieczenia

Przy automatyce nie improwizuję. Zasilanie odłączam przed rozpoczęciem pracy, a samo podłączenie traktuję jako osobny etap, w którym liczy się nie tylko poprawność elektryczna, ale też dobór przewodów i bezpieczeństwo użytkowania. W praktyce brama przesuwna powinna mieć nie tylko napęd, ale też fotokomórki, lampę ostrzegawczą i dobrze ustawione wejścia bezpieczeństwa, bo to one chronią przed przypadkowym zgnieceniem przeszkody.

Jeśli kabel zasilający ma ponad 30 m, zwiększam przekrój, zwykle do 3 x 2,5 mm², i dokładam wymagane uziemienie w pobliżu automatyki. Dla mnie ważne jest też to, by przewody prowadzić z zapasem długości, bo późniejszy serwis bez kilku dodatkowych centymetrów kończy się niepotrzebnym rozbieraniem instalacji.

• Fotokomórki zatrzymują lub odwracają ruch, gdy w świetle pojawi się przeszkoda.
• Lampa ostrzegawcza poprawia widoczność ruchu bramy na podjeździe i przy wjeździe od strony ulicy.
• Wyłącznik STOP albo odpowiednie wejście bezpieczeństwa pozwala szybko przerwać cykl.
• Listwy krawędziowe przydają się tam, gdzie chcę jeszcze mocniej podnieść poziom ochrony.

Po podłączeniu najpierw testuję kierunek ruchu, potem krańcówki, a dopiero na końcu piloty i funkcje dodatkowe. Po tej części zawsze robię serię testów, bo dopiero one pokazują, czy montaż jest naprawdę domknięty.

Jakie błędy najczęściej wychodzą po kilku tygodniach

Najgroźniejsze są nie te błędy, które widać od razu, tylko te, które ujawniają się po deszczu, mrozie albo kilku tygodniach codziennego używania. Najczęściej problem nie leży w samym napędzie, tylko w geometrii, fundamencie albo zbyt ambitnym oszczędzaniu na osprzęcie. Jeśli brama nie pracuje lekko ręcznie, automatyka tylko przyspieszy zużycie.

• Fundament nie jest wypoziomowany - skrzydło zaczyna „uciekać”, a napęd pracuje nierówno.
• Listwa zębata jest dociśnięta za mocno - pojawia się hałas, grzanie napędu i przyspieszone zużycie zębów.
• Krańcówki ustawiono bez zapasu - brama dobija do mechanicznego ogranicznika zamiast płynnie się zatrzymać.
• Zabrakło miejsca na przeciwwagę - skrzydło nie otwiera się do końca albo zabiera użyteczny światło wjazdu.
• Dobór napędu jest za słaby - model przeznaczony przykładowo do bram do 400 kg i długości do 8 m nie poradzi sobie z cięższą konstrukcją.
• Przewody zostały poprowadzone bez zapasu - serwis albo rozbudowa systemu kończą się rozkopywaniem instalacji.
• Brak regularnego czyszczenia - w bramie szynowej tor zbiera brud, a w samonośnej problemem stają się luźne śruby i zanieczyszczenia przy prowadzeniu.

Jeśli miałbym wskazać jeden błąd szczególnie kosztowny, to byłoby nim zbyt małe przywiązanie do poziomu i osi. Właśnie dlatego wolę poświęcić godzinę więcej na ustawienie niż później wracać do reklamacji i poprawek. Jeśli inwestycja ma działać bez nerwów, zostaje jeszcze decyzja, czy brać to na siebie, czy oddać ekipie.

Ile kosztuje fachowy montaż i kiedy zlecam go ekipie

Na rynku widzę dziś bardzo podobny schemat wyceny: im więcej prac od zera, tym szybciej rośnie koszt i liczba możliwych poprawek. Orientacyjnie montaż na gotowym fundamencie bywa wyceniany na około 500-800 zł, montaż z wykonaniem fundamentu zwykle zaczyna się w okolicach 1000-2000 zł, a automatyka z montażem często startuje od około 1000 zł i rośnie wraz z mocą napędu, fotokomórkami, lampą i dodatkowymi funkcjami.

Ekipę zlecam szczególnie wtedy, gdy brama jest ciężka, teren spada, podłoże bywa problematyczne albo całość ma współpracować z większym systemem kontroli dostępu. W takich warunkach oszczędność na montażu często okazuje się pozorna, bo późniejsze poprawki kosztują więcej niż porządna usługa od początku. Zostaje jeszcze ostatnia rzecz, którą wiele osób pomija: kontrola po uruchomieniu.

Co sprawdzam po pierwszym sezonie pracy bramy

Po uruchomieniu nie zamykam tematu. Dobrze ustawiona brama nie wymaga codziennej uwagi, ale po pierwszym sezonie warto wrócić do kilku prostych kontroli, bo to one decydują o trwałości całego układu. Ja zwykle robię taki przegląd przy okazji zimy albo wczesnej wiosny, kiedy widać już, jak konstrukcja zniosła mróz, wilgoć i częste użytkowanie.

• Sprawdzam, czy śruby mocujące nie poluzowały się od drgań.
• Kontroluję, czy luz między kołem zębatym a listwą nadal trzyma 1-2 mm.
• Testuję fotokomórki i zatrzymanie awaryjne na lekkiej przeszkodzie.
• Czyszczę prowadzenie, tor lub przestrzeń roboczą wokół skrzydła z błota, lodu i kamieni.
• Oglądam wózki jezdne i punkty mocowania, bo tam najłatwiej wychodzi zużycie.
• Przesłuchuję pracę napędu - nietypowy hałas zwykle pojawia się wcześniej niż poważniejsza awaria.

Jeśli miałbym wskazać jedną rzecz, która najbardziej decyduje o trwałości całej konstrukcji, powiedziałbym bez wahania: geometria na starcie. Dobrze ustawiona brama pracuje lekko przez lata, a nie dlatego, że ma mocny napęd, tylko dlatego, że fundament, prowadzenie i osprzęt zostały zgrane od początku.
