Dobrze zaplanowane zasilanie bramy wjazdowej to nie tylko doprowadzenie prądu do siłownika. W praktyce chodzi o cały układ: bezpieczne zasilanie 230 V, właściwy dobór przewodów, ochronę przed wilgocią i przepięciami oraz sensowne prowadzenie kabli po terenie posesji. Poniżej rozbieram ten temat na prosty, techniczny schemat, żeby łatwiej było uniknąć kosztownych poprawek.
Co trzeba przewidzieć, żeby brama działała stabilnie i bezpiecznie
- Najlepiej prowadzić osobny obwód z rozdzielnicy do automatyki bramy, zamiast podpinać ją „przy okazji” pod inną linię.
- Do samego zasilania napędu najczęściej sprawdza się przewód 3 x 1,5 mm², a przy dłuższej trasie trzeba myśleć o większym przekroju.
- Przewody w gruncie powinny być prowadzone w peszlu lub rurze osłonowej i przeznaczone do warunków zewnętrznych.
- W instalacji warto od razu przewidzieć RCD, zabezpieczenie nadprądowe i ochronę przeciwprzepięciową.
- Przy fotokomórkach, lampie i przycisku sterującym stosuje się zwykle cieńsze przewody sterownicze niż przy zasilaniu silnika.
- Jeśli trasa jest długa albo system ma być rozbudowany, lepiej zostawić zapas miejsca i zapasowy peszel niż później rozkuwać podjazd.
Jak wygląda praktyczny schemat zasilania bramy wjazdowej

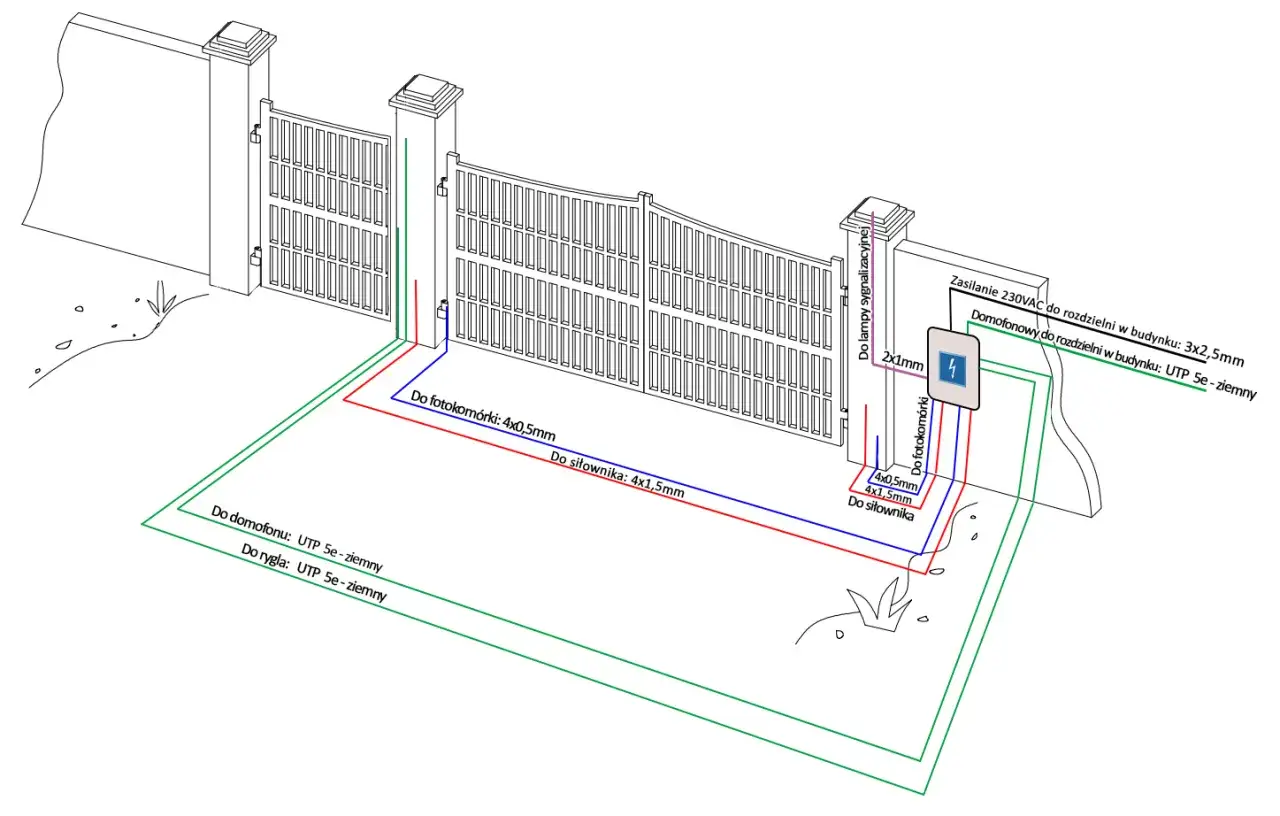

Ja najczęściej traktuję napęd bramy jak osobny, mały obwód zewnętrzny. Z rozdzielnicy budynku wychodzi zabezpieczona linia, która zasila centralę sterującą, a z niej idą już przewody do silnika, fotokomórek, lampy sygnalizacyjnej i ewentualnych elementów sterowania, takich jak przycisk, klawiatura kodowa czy domofon.
W uproszczeniu taki układ wygląda tak: rozdzielnica - ochrona przeciwprzepięciowa - zabezpieczenie nadprądowe - wyłącznik różnicowoprądowy - kabel zasilający do bramy - centrala napędu - akcesoria i siłownik. To nie jest ozdobny detal, tylko logiczny porządek, który ułatwia serwis i ogranicza ryzyko awarii po burzy albo po zawilgoceniu instalacji.
| Element | Po co jest | Co ma znaczenie w praktyce |
|---|---|---|
| Rozdzielnica budynku | Start całego obwodu | Tu powinny znaleźć się główne zabezpieczenia i opis obwodu bramy. |
| Wyłącznik nadprądowy | Chroni przewód przed przeciążeniem i zwarciem | Dobiera się go do przekroju kabla i obciążenia napędu. |
| RCD 30 mA | Ochrona przeciwporażeniowa | Przy instalacji zewnętrznej to element, którego nie warto pomijać. |
| Ogranicznik przepięć | Tłumi skoki napięcia | Przy długim kablu i instalacji na zewnątrz daje realną ochronę elektroniki. |
| Kabel zasilający | Doprowadza 230 V do automatyki | Musi mieć odpowiedni przekrój, izolację i sposób prowadzenia. |
| Centrala napędu | Steruje pracą silnika i akcesoriów | To tu trafia zasilanie i sygnały z urządzeń pomocniczych. |
| Akcesoria | Fotokomórki, lampa, przyciski, domofon | Każde z nich zwykle wymaga własnego, cienszego przewodu sterowniczego. |
Jeśli miałbym wskazać jeden błąd projektowy, to jest nim podpinanie bramy „na skróty” do przypadkowego obwodu w domu. Takie rozwiązanie bywa szybkie tylko na papierze, a potem kończy się problemami z wybiciem zabezpieczeń albo z diagnostyką. Skoro układ jest już jasny, przechodzę do przewodów, bo to one najczęściej decydują o trwałości całej instalacji.
Jak dobrać przewody, żeby nie zaniżyć parametrów instalacji
W temacie przewodów nie szukałbym cudów, tylko rozsądku. Do zasilania większości domowych napędów najczęściej stosuje się kabel 3 x 1,5 mm², ale tylko wtedy, gdy trasa nie jest zbyt długa i producent nie wymaga czegoś innego. Gdy odległość rośnie, a wraz z nią spadek napięcia, trzeba rozważyć większy przekrój, zwykle 3 x 2,5 mm².
| Obwód | Typowy przewód | Uwagi praktyczne |
|---|---|---|
| Zasilanie centrali i napędu | 3 x 1,5 mm² | Rozwiązanie często wystarcza do około 30 m trasy; przy dłuższym odcinku warto zwiększyć przekrój. |
| Zasilanie przy dłuższej trasie | 3 x 2,5 mm² | Lepszy wybór, gdy kabel idzie daleko od rozdzielnicy albo instalacja ma większą rezerwę mocy. |
| Fotokomórki | 2 x 0,25-0,5 mm² | To obwód sterowniczy, więc nie potrzebuje grubego kabla, ale musi być dobrany zgodnie z instrukcją producenta. |
| Lampa sygnalizacyjna | 2 x 1,0 mm² | Przy lampie warto pamiętać także o ewentualnym przewodzie antenowym, jeśli automat z niego korzysta. |
| Przycisk, klawiatura, domofon | 2 x 0,5 mm² | W tych miejscach ważniejsza od grubości jest jakość prowadzenia i odporność na uszkodzenia mechaniczne. |
| Elementy bezpieczeństwa lub listwy krawędziowe | 2 x 0,5 mm² lub wg dokumentacji | Tu nie ma zgadywania - trzeba trzymać się konkretnego zestawu i zaleceń producenta. |
W praktyce najważniejsze jest to, żeby zasilanie i sterowanie nie były prowadzone byle jak. Zewnętrzna automatyka nie lubi prowizorycznych połączeń, a cienki przewód użyty na zbyt długim odcinku potrafi dać objawy trudne do rozszyfrowania: opóźnione działanie, losowe zatrzymania, błędy fotokomórek czy resetowanie centrali. Z tego punktu płynnie przechodzę do trasy kablowej, bo nawet dobry przewód da słaby efekt, jeśli zostanie źle ułożony.
Gdzie prowadzić kable, żeby instalacja nie łapała usterek
Najbezpieczniej prowadzić przewody tak, jak traktuje się każdą instalację zewnętrzną: z osłoną mechaniczną, z zapasem i bez gwałtownych załamań. W gruncie kabel powinien iść w rurze osłonowej albo peszlu przeznaczonym do takich warunków, a sama trasa musi być tak poprowadzona, żeby później dało się ją zlokalizować bez kucia podjazdu.
- W ziemi używam wyłącznie przewodów przeznaczonych do takiego montażu, a nie przypadkowego kabla z wnętrza budynku.
- Przepusty przez fundament, słupek albo beton zabezpieczam tuleją lub rurą osłonową, żeby krawędź nie przecinała izolacji.
- Jeśli to możliwe, oddzielam przewody 230 V od sterowniczych i prowadzę je w osobnych odcinkach osłony.
- Przy centrali i przy słupku zostawiam zapas przewodu, najlepiej co najmniej kilkadziesiąt centymetrów, żeby serwis nie oznaczał od razu przeróbki całej trasy.
- Trasę kabla fotografuję przed zasypaniem wykopu; to drobiazg, który później oszczędza mnóstwo czasu.
Jeśli kabel ma przejść pod podjazdem albo przez strefę, w której będzie pracowała ciężka kostka, warto od razu przewidzieć mocniejszą rurę osłonową i ewentualny dodatkowy peszel. Taka rezerwa jest tania na etapie budowy, a bardzo kosztowna, gdy trzeba do niej wracać po kilku latach. Skoro trasa jest już bezpieczna, pozostaje najważniejsze pytanie: co ma chronić całą instalację od strony elektrycznej.
Jakie zabezpieczenia naprawdę robią różnicę
Przy bramie wjazdowej nie chodzi tylko o to, żeby „było podłączone”. Ja zawsze pilnuję trzech warstw ochrony: przed przeciążeniem, przed porażeniem i przed przepięciem. Dopiero razem dają one układ, który da się sensownie użytkować przez lata.
| Zabezpieczenie | Co chroni | Dlaczego jest ważne |
|---|---|---|
| Wyłącznik nadprądowy | Kabel i urządzenia przy zwarciu lub przeciążeniu | Bez niego uszkodzenie może dotyczyć nie tylko napędu, ale też całej linii zasilającej. |
| RCD 30 mA | Użytkownika i instalację przy upływie prądu | Przy automatyce na zewnątrz to jeden z podstawowych elementów bezpieczeństwa. |
| Ogranicznik przepięć typu 2 | Elektronikę sterującą | Przy długim kablu i burzach potrafi uratować centralę przed kosztowną awarią. |
| Wyłącznik lokalny przy napędzie | Serwis i szybkie odcięcie zasilania | Ułatwia prace konserwacyjne bez biegania do rozdzielnicy w domu. |
| Prawidłowe uziemienie i przewód PE | Bezpieczne odprowadzenie zakłóceń i prądów uszkodzeniowych | To podstawa, jeśli instalacja ma działać stabilnie, a nie tylko „na chwilę”. |
Wiele osób skupia się na samym silniku, a pomija ochronę elektroniki. To błąd, bo dzisiejsze centrale sterujące są bardziej wrażliwe niż starsze napędy mechaniczne. Jeśli zasilanie idzie daleko od budynku, a teren jest otwarty, ochrona przeciwprzepięciowa staje się elementem praktycznym, nie „opcją premium”. Następny krok to błędy, które w realnych instalacjach widzę najczęściej.
Najczęstsze błędy, które później kosztują najwięcej
W zasilaniu bramy problem rzadko wynika z jednego wielkiego potknięcia. Zwykle to suma kilku drobnych oszczędności: za cienki kabel, brak peszla, słabe połączenie, brak zapasu przewodu i brak dokumentacji. Na etapie montażu wygląda to niewinnie, ale po sezonie albo dwóch zaczynają się kłopoty.
| Błąd | Skutek | Jak tego uniknąć |
|---|---|---|
| Za cienki przewód na zbyt długiej trasie | Spadki napięcia, niestabilna praca napędu, błędy elektroniki | Dobieram przekrój do długości i obciążenia, a przy dłuższych odcinkach zwiększam zapas. |
| Brak osobnego obwodu | Brama wybija zabezpieczenia razem z innymi odbiornikami | Wydzielam linię tylko dla automatyki i jej osprzętu. |
| Prowadzenie przewodu bez osłony w gruncie | Uszkodzenia izolacji, wilgoć, korozja żył | Stosuję rurę osłonową i kabel przeznaczony do pracy na zewnątrz. |
| Mieszanie zasilania i sterowania bez porządku | Zakłócenia, trudniejsza diagnostyka, większe ryzyko awarii | Rozdzielam trasy lub przynajmniej porządkuję je zgodnie z funkcją przewodów. |
| Brak zapasu przewodu przy centrali | Każda naprawa kończy się rozpinaniem albo przedłużaniem kabla | Zostawiam odcinek serwisowy i opisuję połączenia. |
| Pomijanie ochrony przeciwprzepięciowej | Uszkodzona centrala po burzy albo po skoku napięcia | Dodaję ogranicznik przepięć już na etapie rozdzielnicy. |
Najbardziej kosztowne są zwykle nie same części, ale rozbieranie gotowej nawierzchni, żeby poprawić przewód albo dołożyć osłonę. Dlatego uważam, że przy bramie warto myśleć o instalacji jak o inwestycji na lata, a nie o jednorazowym podłączeniu. To prowadzi do ostatniego praktycznego pytania: kiedy lepiej nie robić tego samemu.
Kiedy lepiej od razu wezwać elektryka lub instalatora

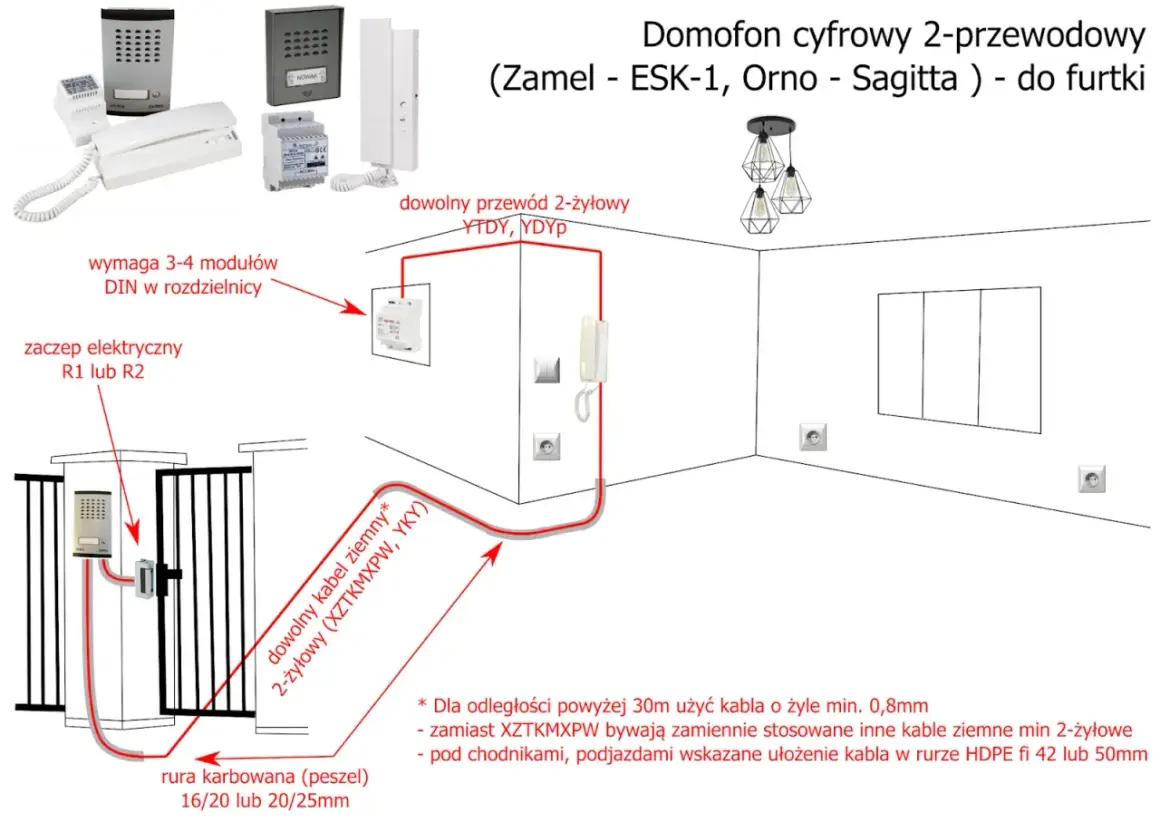

Jeśli trasa zasilania jest krótka, układ prosty i producent jasno opisuje sposób podłączenia, doświadczony monter poradzi sobie z przygotowaniem instalacji. Ale przy bardziej rozbudowanej automatyce ja nie udaję bohatera. W praktyce pomoc elektryka jest rozsądna zawsze wtedy, gdy w grę wchodzą dłuższe odcinki kablowe, zabezpieczenia, rozdzielnica, integracja z domofonem albo z systemem smart home.
- kabel do bramy ma iść na dłuższym odcinku przez ogród lub podjazd;
- napęd ma współpracować z fotokomórkami, lampą, zamkiem elektromagnetycznym lub klawiaturą kodową;
- trzeba dobrać zabezpieczenia do istniejącej rozdzielnicy;
- nie masz pewności, jak poprowadzić przewód ochronny i jak sprawdzić poprawność ochrony przeciwporażeniowej;
- producent wymaga, żeby połączenia wykonała osoba z odpowiednimi kwalifikacjami.
Ja w takich sytuacjach robię jedną rzecz od razu: przygotowuję pełny plan przed położeniem kostki i zamknięciem słupków. Wtedy łatwiej przewidzieć dodatkowy peszel, drugi przewód pod przyszły wideodomofon albo miejsce na serwisowy odłącznik. To właśnie na etapie projektu oszczędza się najwięcej nerwów, a nie po montażu.
Co warto zostawić na etapie planowania posesji
Jeżeli miałbym wskazać jedną rzecz, którą najczęściej się bagatelizuje, powiedziałbym: rezerwę. Nie tylko w kablach, ale też w trasie, w rozdzielnicy i w miejscu montażu sterowania. Dobrze zaprojektowana automatyka bramy daje się później łatwo rozbudować o domofon, sterowanie z aplikacji, dodatkową lampę albo kontrolę dostępu bez demolowania podjazdu.
Przed zakończeniem robót warto przygotować trzy rzeczy: zapasowy peszel, opis przewodów i zdjęcia trasy przed zasypaniem. Taki zestaw brzmi mało efektownie, ale w praktyce rozstrzyga o tym, czy naprawa po latach zajmie godzinę, czy cały dzień. Dobrze ułożone zasilanie bramy wjazdowej to po prostu instalacja, która działa spokojnie, nie zaskakuje po deszczu i nie wymaga ciągłego wracania do tego samego punktu.
