Podłączenie bramy przesuwnej to nie tylko doprowadzenie zasilania do napędu. W praktyce trzeba jeszcze dobrze dobrać przewody, poprawnie wpiąć fotokomórki, lampę ostrzegawczą i wejście STOP, a na końcu wykonać sensowne testy ruchu. W tym artykule pokazuję, jak poukładać tę instalację tak, żeby była bezpieczna, czytelna i odporna na typowe błędy montażowe.
Najważniejsze elementy instalacji to zasilanie, bezpieczeństwo i poprawne uruchomienie
- Najpierw sprawdź, czy brama pracuje lekko, ma poprawną listwę zębatą i stabilne ograniczniki.
- Do zasilania najczęściej stosuje się 3 x 1,5 mm² do 30 m, a przy dłuższym odcinku trzeba zwiększyć przekrój.
- Fotokomórki, STOP i lampa ostrzegawcza nie są dodatkiem. To one decydują, czy automatyka zatrzyma się w razie przeszkody.
- Po uruchomieniu brama powinna zwalniać przed krańcem i zatrzymywać się kilka centymetrów od ogranicznika.
- Regularny przegląd co 6 miesięcy lub po 10 000 cykli pomaga wyłapać zużycie, zanim system zacznie szwankować.
Najpierw sprawdź, czy sama brama nadaje się do automatyzacji
Zanim w ogóle dotknę przewodów, zaczynam od mechaniki. Napęd nie naprawi bramy, która ciężko chodzi, ociera, ma krzywą listwę zębatą albo zbyt luźne wózki. Jeśli skrzydło nie przesuwa się płynnie ręcznie, automatyka tylko przykryje problem na chwilę, a potem wróci on ze zdwojoną siłą.
W praktyce sprawdzam cztery rzeczy: prowadzenie bramy, stan rolek i toru, pewność ograniczników końcowych oraz sposób mocowania listwy zębatej. Ta ostatnia powinna siedzieć na wzmocnieniu bramy, a nie na przypadkowym, cienkim elemencie poszycia. Zostawiam też suchą listwę i koło zębate, bo smar w tym miejscu zwykle zbiera brud zamiast pomagać.
Jeśli brama ma wyczuwalny opór, najpierw usuwam jego przyczynę. Dopiero potem ma sens dalsza elektryka, bo dobrze dobrana automatyka nie powinna kompensować złej geometrii siłą silnika. To właśnie ten moment decyduje, czy cała instalacja będzie później działała lekko, czy będzie wymagała ciągłych korekt.
Jakie przewody i elementy przygotować do montażu
W większości instalacji przydaje się kilka oddzielnych obwodów, a nie jeden „uniwersalny” przewód do wszystkiego. To ważne nie tylko dla wygody montażu, ale też dla diagnostyki. Kiedy coś przestaje działać, od razu wiadomo, czy problem dotyczy zasilania, sterowania, czy zabezpieczeń.

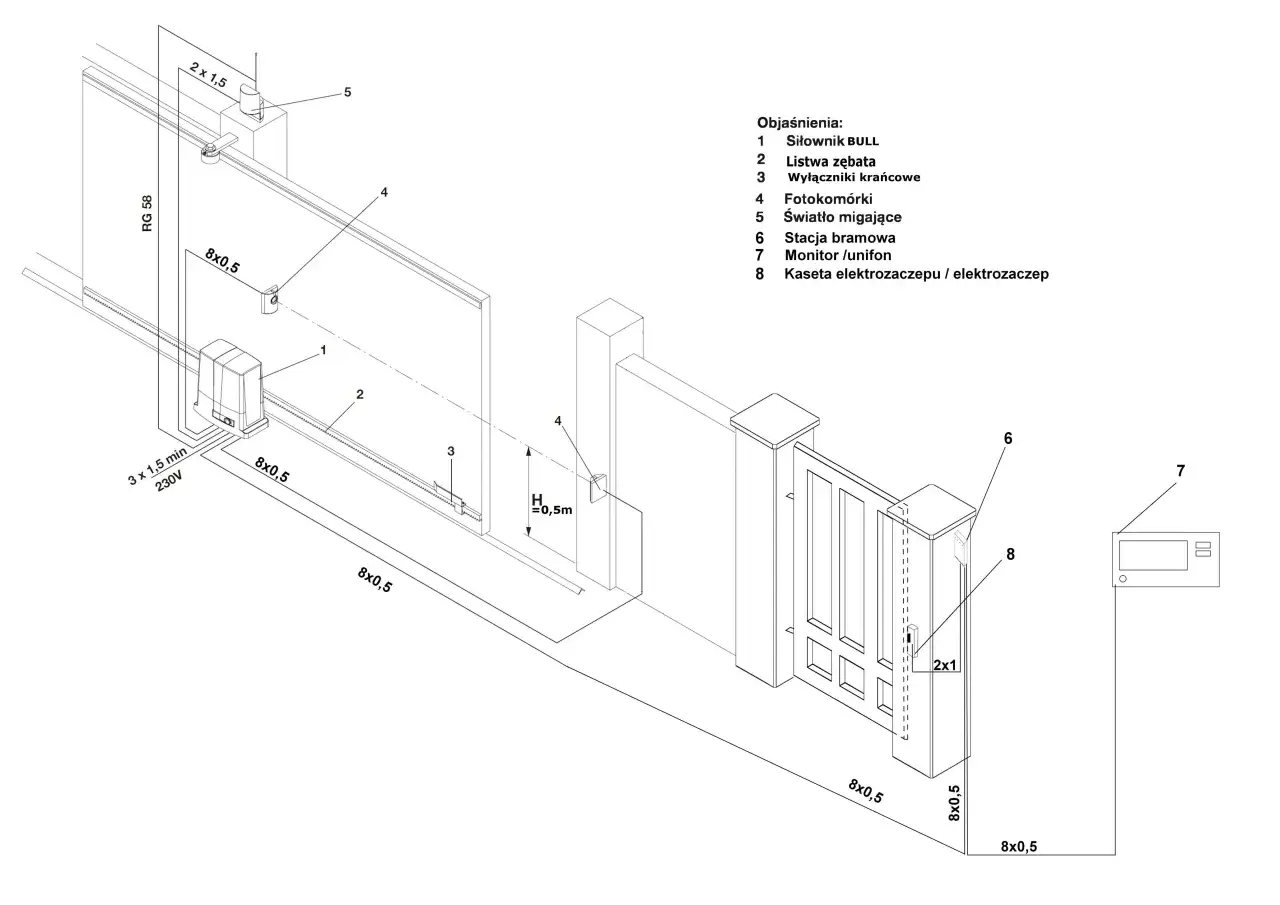

| Element | Typ przewodu i typowy zasięg | Dlaczego to ważne |
|---|---|---|
| Zasilanie napędu | 3 x 1,5 mm² do 30 m; przy dłuższym odcinku lepiej 3 x 2,5 mm² | Zbyt cienki przewód powoduje spadki napięcia i problemy przy starcie. |
| Lampa ostrzegawcza i antena | 2 x 0,5 mm² + kabel RG58; zwykle do 20 m | Osobny przewód do anteny poprawia zasięg pilota i stabilność sygnału. |
| Fotokomórki TX/RX | 2 x 0,25 mm² dla TX i RX; do 30 m | Tu liczy się stabilny sygnał i poprawne działanie zabezpieczenia, nie duży przekrój. |
| Przełącznik kluczykowy / klawiatura | 2 x 0,5 mm²; nawet do 50 m | Dobrze działa przy wejściu na posesję i nie wymaga dużego prądu. |
| Listwy krawędziowe | 2 x 0,5 mm²; do 30 m | Przydają się w bramach z dodatkowym zabezpieczeniem ruchomej krawędzi. |
Jeśli kabel zasilający ma mieć więcej niż 30 m, zwiększam przekrój i myślę też o dodatkowym uziemieniu w pobliżu automatyki. W wielu centralach dwa przewody 2 x 0,5 mm² można zastąpić jednym 4 x 0,5 mm², co upraszcza trasę kablową. To są praktyczne wartości spotykane w instrukcjach producentów, ale przy konkretnej centrali zawsze sprawdzam jej własne zalecenia.
Warto też odróżniać typy wejść. NO to styk normalnie otwarty, NC to normalnie zamknięty, a styk bezpotencjałowy oznacza po prostu „suchy” kontakt bez własnego napięcia. Ta różnica później decyduje o tym, czy brama reaguje poprawnie, czy tylko pozornie działa.
Kiedy przewody i osprzęt są już dobrane, można przejść do schematu połączeń, czyli do miejsca, w którym najczęściej robi się najwięcej błędów.
Jak czytać schemat połączeń i nie pomylić zacisków
Najwygodniej czytam schemat od zasilania i wejść bezpieczeństwa, a dopiero później od pilotów i dodatków. To prosty porządek, który oszczędza czas. Jeśli zacznie się od przypadkowego przepinania przewodów, łatwo zgubić logikę całej instalacji.
W praktyce na wielu centralach spotkasz kilka powtarzalnych punktów: zasilanie napędu, wejście SbS albo Start, wejście STOP, wyjście na FLASH i złącza do fotokomórek. SbS oznacza „krok po kroku” i zwykle reaguje na krótki impuls z przycisku, pilota albo domofonu. Z kolei wejście STOP ma zatrzymać ruch natychmiast, jeśli zadziała zabezpieczenie.
- Odłączam zasilanie i ustawiam bramę mniej więcej w połowie skoku.
- Sprawdzam, czy napęd można ręcznie rozsprzęglić, bo przy pierwszym teście przydaje się możliwość szybkiego cofnięcia ruchu.
- Podłączam zasilanie zgodnie z oznaczeniem centrali i nie przełączam kierunku pracy podczas ruchu silnika.
- Wpinam sterowanie krok po kroku, fotokomórki, lampę i ewentualne wejścia dodatkowe, takie jak przełącznik kluczykowy.
- Dopiero na końcu programuję kierunek otwierania, piloty i parametry ruchu.
Przy niektórych centralach pojawia się też funkcja fototestu, czyli automatycznej kontroli fotokomórek przed ruchem. To bardzo sensowne rozwiązanie, bo centrala sama sprawdza, czy nadajnik i odbiornik są gotowe do pracy. Jeżeli urządzenie ma taką opcję, nie warto jej omijać, bo właśnie ona podnosi poziom bezpieczeństwa całego układu.
Gdy schemat jest czytelny, łatwiej przejść do rzeczy najważniejszej z punktu widzenia domowników: zabezpieczeń, które mają zatrzymać bramę, zanim zrobi się niebezpiecznie.
Fotokomórki, lampa i wejście stop decydują o bezpieczeństwie
W automatyce bramy przesuwnej bezpieczeństwo nie jest dodatkiem. To fundament całej instalacji. Fotokomórki mają wykryć przeszkodę na świetle bramy, lampa ostrzegawcza ma sygnalizować ruch, a wejście STOP ma zatrzymać pracę w razie awarii albo zadziałania elementu ochronnego.
Fotokomórki montuję zawsze parami: nadajnik TX i odbiornik RX. Promień nie powinien być przypadkowo przesunięty, bo wtedy system raz działa, raz nie działa, a użytkownik przestaje mu ufać. Jeśli centrala obsługuje fototest, nadajnik dostaje zasilanie z osobnego wyjścia testowego, a nie bezpośrednio z wyjścia dla akcesoriów. W praktyce taki tor ma zwykle limit rzędu 100 mA, więc nie ma tu miejsca na dowolność.
Wejście STOP traktuję bardzo serio. W wielu centralach może pracować jako NC albo jako układ rezystancyjny 8,2 kΩ, zależnie od konstrukcji. Jeśli podłączasz kilka urządzeń bezpieczeństwa, nie wolno robić tego „na oko”. Tu liczy się zgodność z centralą, bo każda zmiana stanu ma wywołać zatrzymanie, a nie przypadkowe blokowanie pracy.
Lampa ostrzegawcza z kolei nie służy do ozdoby. Jej miganie podczas ruchu daje jasny sygnał, że brama jedzie. W praktyce spotyka się cykl zbliżony do 0,5 sekundy świecenia i 0,5 sekundy przerwy. To prosty detal, ale robi różnicę zwłaszcza wtedy, gdy brama wychodzi bezpośrednio na chodnik albo podjazd.
Jeśli masz dodatkowe listwy krawędziowe na ruchomej krawędzi bramy, pamiętaj, że ich połączenie musi uwzględniać ruch skrzydła. Zwykły kabel puszczony „na sztywno” szybko się przetrze albo zerwie. Po wpięciu zabezpieczeń warto od razu przejść do testu startowego, bo dopiero on pokazuje, czy elektryka i mechanika naprawdę grają razem.
Pierwsze uruchomienie pokaże, czy wszystko działa jak trzeba
Przy pierwszym uruchomieniu nie robię od razu pełnych cykli „na szybko”. Zaczynam od prostego testu: napęd rozsprzęglony ręcznie ustawiam w połowie skoku, potem blokuję go ponownie i dopiero podaję zasilanie. Po starcie sprawdzam trzy rzeczy naraz: czy silnik nie rusza samoczynnie, czy dioda OK zachowuje regularne mignięcia i czy lampa ostrzegawcza pozostaje zgaszona, gdy brama stoi.
Następnie wykonuję kilka pełnych przejazdów. Brama powinna przy otwieraniu i zamykaniu poruszać się normalnie, a w końcówce zwalniać. W dobrze ustawionym układzie zatrzymuje się mniej więcej 2-3 cm od mechanicznego ogranicznika. Jeśli zatrzymuje się za wcześnie, za późno albo szarpie, nie zwiększam od razu siły silnika. Najpierw szukam tarcia, błędu montażowego albo złego ustawienia krańcówek.
Bardzo ważny jest też test zabezpieczeń. Zasłaniam fotokomórki, sprawdzam reakcję wejścia STOP i obserwuję, czy lampa ostrzegawcza miga zgodnie z logiką centrali. Jeśli po zmianie ustawień siły, kierunku lub wejść bezpieczeństwa cokolwiek poprawiam, powtarzam testy. Przy regulacji siły mam w pamięci normy EN 12453 i EN 12445, bo właśnie one przypominają, że siła nie może stać się zamiennikiem prawidłowego montażu.
Na tym etapie zwykle już wiadomo, czy instalacja jest zrobiona dobrze, czy tylko „jakoś działa”. A to różnica, która po kilku miesiącach potrafi wyjść bardzo boleśnie, więc następna sekcja jest o błędach, których naprawdę da się uniknąć.
Najczęstsze błędy przy okablowaniu, które widzę najczęściej
W praktyce najwięcej problemów robią rzeczy pozornie drobne. Sama centrala rzadko bywa winna, częściej zawodzi kabel, mechanika albo pośpiech przy podłączeniu.
| Błąd | Co się dzieje | Jak to naprawiam |
|---|---|---|
| Zbyt cienki przewód zasilający | Napęd startuje słabo albo reaguje niestabilnie przy większym obciążeniu. | Wracam do właściwego przekroju i sprawdzam długość trasy kablowej. |
| Pomieszane wejścia NO i NC | Brama nie reaguje na pilota, STOP albo fotokomórki działają odwrotnie niż powinny. | Weryfikuję typ styku i dopasowuję go do centrali. |
| Ominięcie STOP lub fotokomórek „na próbę” | Instalacja niby działa, ale traci realne bezpieczeństwo. | Wracam do poprawnego obwodu i testuję każdy element osobno. |
| Prowadzenie przewodów zbyt blisko zasilania 230 V | Pojawiają się zakłócenia, fałszywe reakcje albo gubienie sygnału. | Rozdzielam trasy kablowe i porządkuję peszle oraz przepusty. |
| Regulacja siły zamiast usunięcia oporu | Brama wydaje się działać, ale niszczy zabezpieczenia i szybciej się zużywa. | Najpierw szukam tarcia w mechanice, dopiero potem koryguję parametry. |
| Montaż listwy zębatej bez właściwego wzmocnienia | Praca jest głośna, nierówna i rozjeżdża się geometria zazębienia. | Mocuję listwę na wzmocnieniu i sprawdzam linię całego prowadzenia. |
| Smarowanie listwy i koła zębatego | Brud przykleja się szybciej, a napęd pracuje gorzej niż przed „konserwacją”. | Utrzymuję te elementy czyste i suche. |
Jeśli miałbym wskazać jeden błąd, który wraca najczęściej, to byłoby właśnie maskowanie problemów mechanicznych siłą silnika. To krótkowzroczne podejście: na pierwszy rzut oka pomaga, ale po kilku tygodniach lub miesiącach wraca jako awaria, hałas albo uszkodzone zabezpieczenie. Dlatego po uruchomieniu myślę już nie tylko o starcie, ale też o tym, jak instalacja ma działać przez lata.
Jak utrzymać instalację w dobrej formie przez lata
Jeśli brama ma działać bez nerwów, robię jej regularny przegląd. W praktyce sensowny rytm to maksymalnie 6 miesięcy albo 10 000 cykli od poprzedniej kontroli. Przy intensywnym użytkowaniu albo po trudnej zimie warto ten przegląd zrobić wcześniej, bo błoto, lód i wahania temperatury szybciej ujawniają luzy, korozję i problemy z prowadzeniem.
Podczas takiego przeglądu sprawdzam stan rolek, listwy zębatej, ograniczników, fotokomórek i obudowy centrali. Oczyszczam optykę fotokomórek, oglądam przewody w miejscach narażonych na zginanie i wykonuję kilka próbnych cykli. Jeżeli cokolwiek wymaga korekty, wolę zrobić to od razu niż czekać, aż drobna wada zamieni się w poważniejszy problem.
Najlepiej działa prosta zasada: najpierw poprawna mechanika, potem porządne okablowanie, a dopiero na końcu parametry pracy. Taki porządek daje instalację, która nie tylko otwiera i zamyka bramę, ale robi to przewidywalnie, cicho i bezpiecznie.
